PASO A PASO - CONSTRUCCION DE UNA QUAD DE 3 ELEMENTOS PARA 28 MHz.
Datos técnicos - Quad 3 elementos para 28 MHz.
Ganancia 9,4 dBi
Ancho de banda 0,7 MHz
Longitud de onda 10,706875 metros
Impedancia 54,6467
Mediciones
Diámetro del cable 5 m.m.

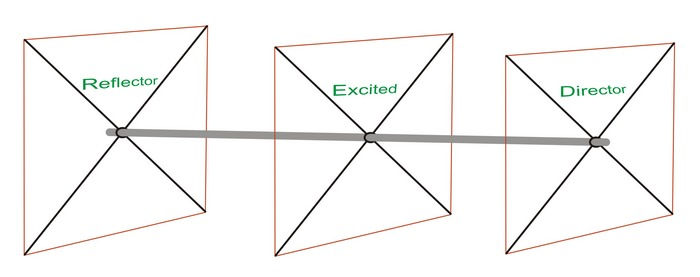

Reflector Lado: 2,8563 metros | Brazo: 4,0314 metros | Perímetro: 11,4253 metros
Separación entre reflector y elemento excitado: 1,8912 metros
Excitado Lado: 2,7436 metros | Brazo: 3,8750 metros | Perímetro: 10,9743 metros
Separación entre elemento excitado y director: 2,3871 metros
Director Lado: 2,6278 metros | Brazo: 3,7113 metros | Perímetro: 10,5113 metros
Largo total del BOOM: 4,2783 metros
Paso 1
Cortar un caño de luz de los negros a la mitad de la medida del total del brazo y hacerlo un corte longitudinal en uno de sus extremos.
A su vez para cortar una pieza de 10 cm. de varilla roscada de 1/2 pulgada de diámetro (que entra perfectamente dentro el caño).
Paso 2
Introducir la varilla roscada en el caño de luz y soldar para que
Paso 3
Soldar en un caño galvanizado de una medida superior al que se utilizará para el "Boom", 4 tuercas (donde irán enroscados los brazos) y una tuerca con tornillo pasante que será la que sujetará el elemento al boom.
MANERA DE SUJETAR LOS BRAZOS AL BOOM
ARMADO DE LOS CUADROS
1 - Brazo de la antena
2 - Abrazadera
3 - Tubo de PVC con un orificio en la punta para que pase el cable
ADAPTADOR DE IMPEDANCIAS
Adaptador de impedancias Donde las referencias son las siguientes:
A- Cable que forma el cuadrado de la antena
B- Tubo de PVC para agua (rojo) cortado por la mitad
C- Chapa de Aluminio para que mediante su movimiento adaptamos la impedancia del cuadro Este adaptador se usa en los tres cuadrados. En el Director para dar direccionalidad a la antena. En el exitado, para ajustar la impedancia del mismo. Y en el reflector para aumentar el recepción de la antena.
ARMADO DEL BOOM
1 - Fabricamos con tubos galvanizados de más diámetro una cruz que será la que soportara el boom.
Mi boom es telescópico con 2 tubos, uno de 1 pulgada y otro de 3/4 pulgadas.
2 - Una vez que lo colocamos en la punta de la torre, nos preparamos para armar los 3 cuadros en el piso, para luego subirlos armados.
3 - Ahora solo adaptaremos los cuadrados por medio de gammas.
Aprovecho para agradecer enormemente a Daniel LU9DPD, ya que sin él no hubiera podido llevar a cabo este proyecto.
ALGUNAS IMAGENES DEL ARMADO
